Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
| Τάση: | 380V/50Hz/220V/60HZ το /Other | Όρος: | Νέα μηχανή |
|---|---|---|---|
| Υπηρεσία μεταπωλήσεων παρεχόμενη: | Εντάξει | Βάρος: | 5500kg |
| Εξουσιοδότηση: | Έτη του /Two ενός έτους | Τύπος: | CNC |
| Δύναμη (W): | 7.5kw | Διάσταση (L*W*H): | 2650*2900*2750mm |
| Ταχύτητα αξόνων: | 10000rpm/12000rpm/15000rpm/20000rpm/24000rpm | Κωνικότητα αξόνων: | BT40 |
| Επιτραπέζιο μέγεθος: | 1000*550mm | Όνομα προϊόντων: | Κάθετο κέντρο μηχανών |
| Χρώμα: | white+black | Τύπος μηχανών: | CNC |
| Σύστημα ελέγχου: | Ελεγκτής Fanuc | Ακρίβεια προσδιορισμού θέσης: | 0.006mm |
| Εφαρμογή: | Κατεργασία μετάλλων | Τύπος προϊόντων: | άξονας του /5 άξονα του /4 3 άξονα |
| Επισημαίνω: | BT40 κάθετο επεξεργαμένος στη μηχανή κέντρο αξόνων,15000rpm κάθετο επεξεργαμένος στη μηχανή κέντρο,RS232 κάθετο κέντρο μηχανών |
||

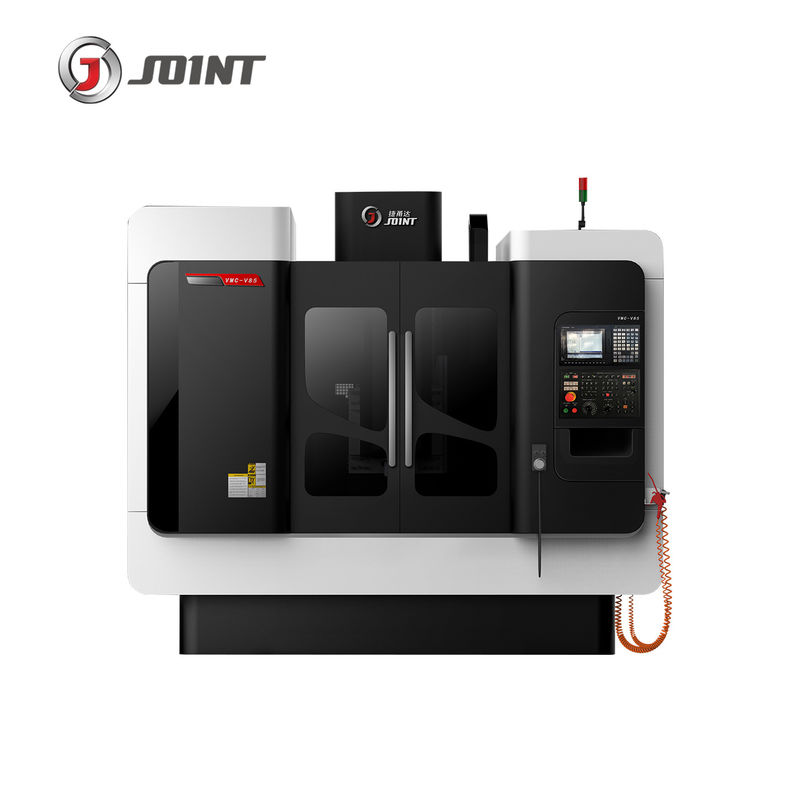

BT40 κάθετο επεξεργαμένος στη μηχανή κέντρο V85P υψηλής ακρίβειας αξόνων
V85P--Διαμορφώστε τις αναπροσαρμογές, εστιάστε στη μέση και υψηλή μηχανή φορμών presicion
Τώρα η φόρμα μεσών και υψηλών σημείων markert απαιτεί περισσότερους, για την καλύτερη ανάπτυξη, η επιχείρησή μας αποφασίζει στις αναπροσαρμογές V85P πάλι, και τι είναι σημαντικότερος είναι η τιμή δεν αυξήθηκε. Ο ακόλουθος είναι τι έχει βελτιωθεί:
1) Χ και οι γραμμικοί τρόποι οδηγών κυλίνδρων άξονα Υ διευρύνονται.
Χ το πλάτος άξονα του /Y γίνεται 45mm από 35mm (επίπεδο Π), τα οποία τα μέσα 3 πλάτος αξόνων αυτού του προτύπου είναι και τα 45mm. Αυτό το πρότυπο είναι η μπουτίκ μας.
2) Χ και η δύναμη μηχανών άξονα Υ αυξάνεται.
Το προηγούμενο Χ, μηχανή άξονα Υ είναι B12 (1.8KW/11NM), ενημερωμένος ένα είναι B22 (3KW/20NM), κατάλληλο για την επεξεργασία υψηλής ακρίβειας.
3) Οι παράμετροι συστημάτων βελτιστοποιούνται
Το τμήμα Ε&Α μας έχει αναπτύξει 2 σύνολα παραμέτρων (μια για το μέρος, άλλη για τη φόρμα), επεξεργαμένος το effiency που αυξάνονται από 30% έναντι V85 ή 850L, και την ακρίβεια που αυξάνεται από 50%, τη υψηλή ταχύτητα επίτευξης και τη υψηλή ακρίβεια αληθινά.
4) Η διαδικασία παραγωγής είναι.
Τα πρότυπα της παραγωγής αναβαθμίζονται στο κεντρικό πρότυπο κατεργασίας υψηλής ακρίβειας. Η ακρίβεια συνελεύσεων γραμμικό guideway της έχει βελτιωθεί από 0.015mm του γενικού προτύπου σε 0.01mm. Η ακρίβεια της μηχανής 3 αξόνων αναβαθμίζεται επίσης από 0.035mm σε 0.02mm. Η ακρίβεια 0.006mm θέσης της, επαναλαμβάνει την ακρίβεια 0.004mm προσδιορισμού θέσης.
Ακρίβεια μηχανών
| Στοιχείο δοκιμής | Αποτέλεσμα της δοκιμής |
| X/Y/Z αντίστροφο χάσμα άξονα | 0.002/0.002/0.001 |
| Ακρίβεια προσδιορισμού θέσης | 0.006/0.007/0.006 |
| Επαναλαμβανόμενη ακρίβεια προσδιορισμού θέσης | 0.006/0.005/0.005 |
| Squareness | 0,008 |
| Στρογγυλάδα | 0,005 |
Προδιαγραφή του κάθετου κέντρου μηχανών V85P
| Πρότυπο | V85P |
| Επιτραπέζιο μέγεθος | 1000*550mm |
| Χ ταξίδι άξονα | 800mm |
| Ταξίδι Υ aixs | 540mm |
| Ταξίδι άξονα Ζ | 540mm |
| Απόσταση μεταξύ του άξονα και του πίνακα | 120670mm |
| Απόσταση μεταξύ του άξονα και της στήλης | 570mm |
| Ταχύτητα περιστροφής αξόνων |
10000 σύνδεση κατεύθυνσης σύνδεσης 12000/15000rpm ζωνών 20000/24000 άξονας μηχανών περιστροφής/λεπτό |
| Μηχανή αξόνων | 7.5kw |
| Επιτραπέζια Τ αυλάκωση εργασίας | 5-18*100 |
| X/Y/Z μέγεθος βιδών σφαιρών άξονα | 3616 |
| Τύπος ATC | 24too τύπος βραχιόνων |
| Χρόνος του μεταβαλλόμενου εργαλείου | 2.5m/min |
| Γρήγορη τροφή | 36*36*36m/min |
| X/Y/Z μηχανή άξονα | 1.8/1.8/3kw |
| Ανώτατη τέμνουσα τροφή | 10m/min |
| Διάσταση | 2650*2900*2750mm |
| Καθαρό βάρος | 5500kgs |
| Ανώτατο φορτίο του πίνακα | 600kgs |
Τυποποιημένα εξαρτήματα
Σύστημα ελεγκτών Mistubishi Fanuc/
10000/12000/15000Rpm άξονας του /20000rpm/24000Rpm
24tools περιοδικό εργαλείων τύπων βραχιόνων
Ελαιοψυκτήρας αξόνων
Ανταλλάκτης θερμότητας
Το σύνολο εσώκλεισε την κάλυψη
Σύστημα θέσης κωδικοποιητών αξόνων
Ο τριαξωνικός εσωτερικός κωδικοποιητής ανατροφοδοτεί το σύστημα
Αυτόματο σύστημα λίπανσης
Αεροκίνητο σύστημα
Διεπαφή RS 232
Μονάδα λειτουργίας
RS232 φως διεπαφών +working
Εργαλείο και κιβώτιο εργαλείων

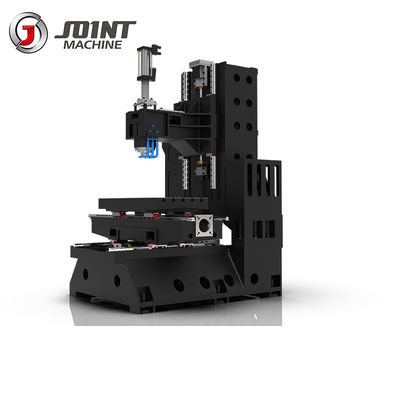

Εικόνα μηχανών
Ελεγκτής Fanuc
ATC της Ταϊβάν
περιστροφικός πίνακας 4 άξονα
