όνομα: | Κάθετη CNC μηχανή | Πίνακας μέγεθος: | 1050*500mm |
---|---|---|---|
X/Y/Z ταξίδι άξονα: | 800*500*500mm | Απόσταση μεταξύ του άξονα και του πίνακα: | 105655mm |
κωνικότητα αξόνων: | BT40-150 | Τ-αυλάκωση: | 5-18-90 |
Spindle με κινητήρα: | 7.5KW | γρήγορη τροφή 3 άξονα: | 15/15/12 m/min |
Υψηλό φως: | vmc cnc μηχανή άλεσης,cnc μηχανή σχήματος |

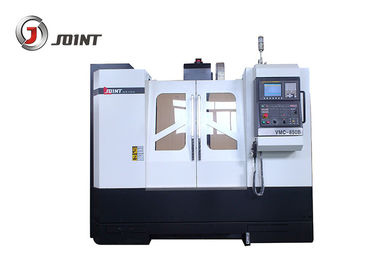

3 κάθετη CNC άξονα σκληρή μηχανή τρόπων VMC850B που κάνει τον άξονα φορμών BT40 7.5KW
Χαρακτηριστικά γνωρίσματα προϊόντων:
1. Το κάθετο επεξεργαμένος στη μηχανή κέντρο VMC850B είναι με τον άξονα 8000rpm υψηλής ταχύτητας της Ταϊβάν.
2. VMC850B είναι με guideways κιβωτίων στο Χ, Υ, άξονες Ζ με την υψηλή σταθερότητα.
3. Ολόκληρη η μηχανή είναι με την κλειστή προστασία και το ηλεκτρικό γραφείο, ασφαλής και όμορφος.
4. Η μηχανή είναι με την Ταϊβάν Hiwin/PMI ballscrew, FAG ρουλεμάν.
Πλεονέκτημα προϊόντων:
1. Εγγύηση ενός έτους για ολόκληρη τη μηχανή εκτός από CNC το σύστημα, το οποίο η εγγύηση είναι τρία έτη
2. 24-ώρες τεχνική υποστήριξη με ηλεκτρονικό ταχυδρομείο ή τηλέφωνο
3. Φιλικό προς το χρήστη αγγλικό λογισμικό, εγχειρίδια χρηστών και λεπτομερές Videos/CD
4. Παρέχετε τα πρόσθετα εξαρτήματα για τη μηχανή
5. Επίσης παρέχετε ότι η υπηρεσία κάνει το πρόγραμμα σύμφωνα με τα σχέδιά σας
6. Το προσαρμοσμένο ή ειδικό σχέδιο είναι ΕΝΤΑΞΕΙ
Προδιαγραφή του κάθετου κέντρου μηχανών VMC850B
Πρότυπο | Μονάδα | Vmc-850B | ||
Ταξίδι | Χ άξονας | χιλ. | 800 | |
Άξονας Υ | χιλ. | 500 | ||
Άξονας Ζ | χιλ. | 550 | ||
Απόσταση μεταξύ του άξονα και του πίνακα | χιλ. | 105-655 | ||
Λειτουργώντας πίνακας | Επιτραπέζιο μέγεθος | χιλ. | 1050*500 | |
Μέγιστο φορτίο του πίνακα | Κλ | 600 | ||
Αυλάκωση Τ | PC-χιλ. | 5-18-90 | ||
Ακρίβεια προσδιορισμού θέσης | X/Y/Z άξονας | χιλ. | 0.008/0.008/0.008 | |
Επαναλαμβανόμενη ακρίβεια προσδιορισμού θέσης | X/Y/Z άξονας | χιλ. | 0.007/0.007/0.007 | |
Άξονας | Ταχύτητα περιστροφής αξόνων | Περιστροφή/λεπτό | 8000 | |
Κωνικότητα αξόνων | BT40 | |||
Διάμετρος | χιλ. | Φ150 | ||
|
BT40 45° | |||
Γρήγορη τροφή | X/Y/Z άξονας | m/min | 15/15/12 | |
Τέμνουσα τροφή | X/Y/Z άξονας | m/min | 8 | |
Περιοδικό εργαλείων | Τύπος ομπρελών | Μέγεθος | Εργαλεία | 20 |
Επίσης μεταβαλλόμενος χρόνος (T-T) | SEC | 6 | ||
Μέγιστα μήκος διαμέτρων/βάρος του εργαλείου | χιλ. | 100/200/8 | ||
Ανώτατη διάμετρος εργαλείων (κανένα εργαλείο παρακείμενο) | χιλ. | 180 | ||
Τύπος βραχιόνων | Μέγεθος | Εργαλεία | 24 | |
Μεταβαλλόμενος χρόνος εργαλείων (T-T) | SEC | 3.5s | ||
Μέγιστη διάμετρος το /length/weight του εργαλείου | χιλ. | 80/200/8 | ||
Ανώτατη διάμετρος εργαλείων (κανένα εργαλείο παρακείμενο) | χιλ. | 150 | ||
Συνολική ικανότητα ηλεκτρικού | KVA | 15 | ||
Βάρος της μηχανής |
Κλ
|
5000 | ||
Διάσταση | χιλ. | 2500*2270*2550 |
Τυποποιημένα εξαρτήματα:
Σύστημα ελεγκτών Fanuc
8000Rpm άξονας
Το σύνολο εσώκλεισε την κάλυψη
Σύστημα θέσης κωδικοποιητών αξόνων
Ο τριαξωνικός εσωτερικός κωδικοποιητής ανατροφοδοτεί το σύστημα
Αυτόματο σύστημα λίπανσης
Αεροκίνητο σύστημα
Διεπαφή RS 232
Μονάδα λειτουργίας
RS232 φως διεπαφών +working
Εργαλείο και κιβώτιο εργαλείων
Προαιρετικά εξαρτήματα:
Ελεγκτής Siemens ή άλλο σύστημα ελεγκτών
Ψυκτικό μέσο πετρελαίου αξόνων
Ανταλλάκτης θερμότητας
Περιοδικό εργαλείων τύπων ομπρελών
Περιοδικό εργαλείων τύπων βραχιόνων
Αυτόματος μεταφορέας τύπων βιδών
Περιοδικό εργαλείων τύπων αλυσίδων
4 περιστροφικός πίνακας άξονα
Άξονας ψεκασμού δαχτυλιδιών
