Πίνακας μέγεθος: | 1300*600mm | Ταξίδια: | 1000*600*600mm |
---|---|---|---|
Απόσταση μεταξύ του άξονα και του πίνακα: | 70670mm | κωνικότητα αξόνων: | BT40 |
Spindle με κινητήρα: | 11Kw | Σύστημα ελεγκτών: | 0i-MF Fanuc |
Καθαρό βάρος: | 7500KG | Διάσταση: | 3300*2670*2950mm |
Υψηλό φως: | αυτοματοποιημένη μηχανή άλεσης,cnc μηχανή σχήματος |

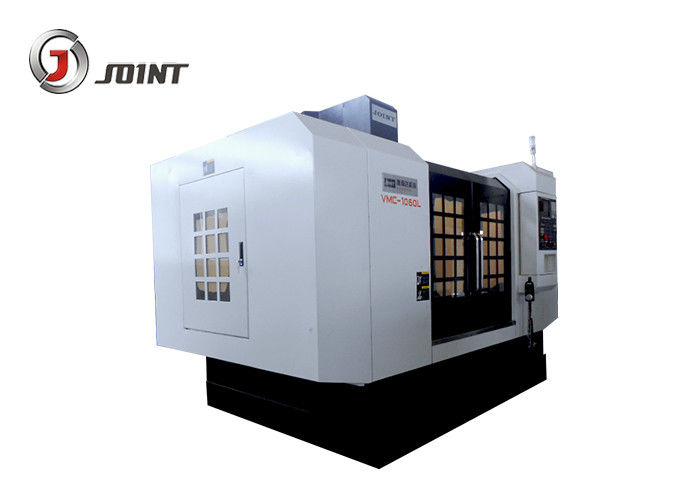

CNC συστημάτων Fanuc κάθετος άξονας VMC1060L μηχανών 11kw BT40 10000rpm
Χαρακτηριστικά γνωρίσματα προϊόντων:
1.Machine πλαίσιο με τους γραμμικούς οδηγούς σε μια πρόσθετος-ευρεία διαμόρφωση, άκαμπτη κατασκευή για την αποδοτική κατεργασία
2. 24-σταθμός μετατροπέας εργαλείων για τις γρήγορες και ακριβείς αλλαγές εργαλείων
4. Το εσωκλειόμενο διάστημα εργασίας εξασφαλίζει ασφαλή και μόλυνση-ελεύθερη εργασία
5. Πολύ προσιτός πίνακας εργασίας για την εύκολη οργάνωση της στερέωσης των εργαλείων και των κομματιών προς κατεργασία
6. Οι ισχυρές σερβο-κινήσεις εξασφαλίζουν υψηλή δυναμική τροφών
7. Το αποτελεσματικό σύστημα ψυκτικού μέσου εξασφαλίζει τη βέλτιστη χρήση των εργαλείων και την άριστη αφαίρεση τσιπ
8. Το πλήθος επιλογών επιτρέπει στη μέγιστη προσαρμογή για να καλύψει οποιεσδήποτε απαιτήσεις
Εφαρμογή προϊόντων:
1. Μπορεί να ολοκληρώσει τη διάτρηση, την άλεση, το τρύπημα, τη διεύρυνση, την επέκταση, και άλλη άκαμπτη διαδικασία τρυπήματος.
2. Είναι κατάλληλο για πολλές ποικιλίες, μέση και μικρή παραγωγή batch.
3. Μπορεί να τελειώσει την επεξεργασία των σύνθετων, μερών υψηλής ακρίβειας.
4. Μπορεί να αντιστοιχηθεί τον περιστροφικό άξονα τέσσερα, προκειμένου να καλυφθούν οι απαιτήσεις των ειδικών μερών.
5. Βιομηχανία εφαρμογής: 3C προϊόντα, αυτόματα μέρη γραμμών παραγωγής, ηλεκτρονική, μηχανήματα, αυτοκίνητο, αεροπλάνο, αεροδιάστημα, ναυπηγική και εθνική ασφάλεια κ.λπ.
Προδιαγραφή του κάθετου κέντρου μηχανών VMC1060L
Πρότυπο | Μονάδα | Vmc-1060L | ||
Ταξίδι | Χ άξονας | χιλ. | 1000 | |
Άξονας Υ | χιλ. | 600 | ||
Άξονας Ζ | χιλ. | 600 | ||
Απόσταση μεταξύ του άξονα και του πίνακα | χιλ. | 70-670 | ||
Λειτουργώντας πίνακας | Επιτραπέζιο μέγεθος | χιλ. | 1300*600 | |
Μέγιστο φορτίο του πίνακα | Κλ | 800 | ||
Αυλάκωση Τ | PC-χιλ. | 5-18-100 | ||
Ακρίβεια προσδιορισμού θέσης | X/Y/Z άξονας | χιλ. | 0.008/0.008/0.008 | |
Επαναλαμβανόμενη ακρίβεια προσδιορισμού θέσης | X/Y/Z άξονας | χιλ. | 0.006/0.006/0.007 | |
Άξονας | Ταχύτητα περιστροφής αξόνων | Περιστροφή/λεπτό | 8000 | |
Κωνικότητα αξόνων | BT40 | |||
Διάμετρος | χιλ. | Φ150 | ||
Πρότυπο καρφιών | BT40 45° | |||
Γρήγορη τροφή | X/Y/Z άξονας | m/min | 30/30/18 | |
Τέμνουσα τροφή | X/Y/Z άξονας | m/min | 10 | |
Περιοδικό εργαλείων | Τύπος ομπρελών | Μέγεθος | Εργαλεία | 20 |
Επίσης μεταβαλλόμενος χρόνος (T-T) | SEC | 6 | ||
Μέγιστα μήκος διαμέτρων/βάρος του εργαλείου | χιλ. | 100/200/8 | ||
Ανώτατη διάμετρος εργαλείων (κανένα εργαλείο παρακείμενο) | χιλ. | 180 | ||
Τύπος βραχιόνων | Μέγεθος | Εργαλεία | 24 | |
Μεταβαλλόμενος χρόνος εργαλείων (T-T) | SEC | 3.5s | ||
Μέγιστη διάμετρος το /length/weight του εργαλείου | χιλ. | 80/200/8 | ||
Ανώτατη διάμετρος εργαλείων (κανένα εργαλείο παρακείμενο) | χιλ. | 150 | ||
Συνολική ικανότητα ηλεκτρικού | KVA | 20 | ||
Βάρος της μηχανής |
Κλ
|
7500 | ||
Διάσταση | χιλ. | 3300*2670*2950 |
Τυποποιημένα εξαρτήματα:
Fanuc/σύστημα ελεγκτών της Mitsubishi
Το σύνολο εσώκλεισε την κάλυψη
Σύστημα θέσης κωδικοποιητών αξόνων
Ο τριαξωνικός εσωτερικός κωδικοποιητής ανατροφοδοτεί το σύστημα
Αυτόματο σύστημα λίπανσης
Αεροκίνητο σύστημα
Διεπαφή RS 232
Μονάδα λειτουργίας
Φως εργασίας
Εργαλείο και κιβώτιο εργαλείων
Προαιρετικά εξαρτήματα:
Ελεγκτής Siemens ή άλλο σύστημα ελεγκτών
Ψυκτικό μέσο πετρελαίου αξόνων
Περιοδικό εργαλείων τύπων ομπρελών
Περιοδικό εργαλείων τύπων βραχιόνων
Αυτόματος μεταφορέας τύπων βιδών
Περιοδικό εργαλείων τύπων αλυσίδων
4 περιστροφικός πίνακας άξονα
Άξονας ψεκασμού δαχτυλιδιών
