Οι υψηλότεροι άξονες Ζ ταξιδεύουν το μυτερό 1160*600*700 BT40 κάθετο επεξεργαμένος στη μηχανή κέντρο επεξεργασίας κεντρικών αυτόματο μετάλλων μηχανών αξόνων |
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|

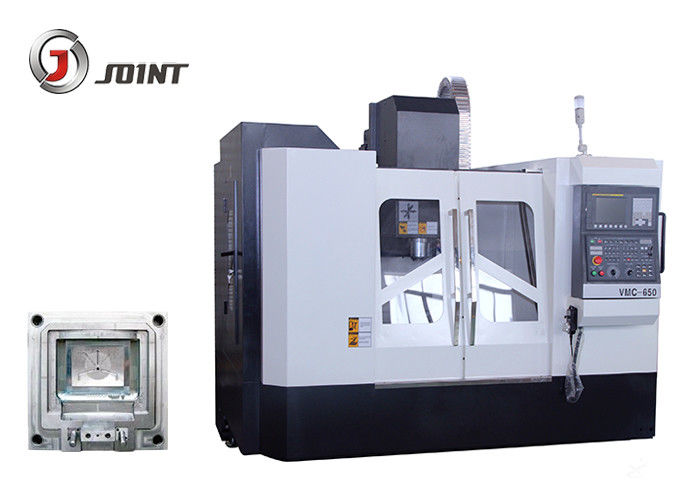

όνομα: | Κάθετο κέντρο μηχανών VMC650 | Πίνακας μέγεθος: | 800*420mm |
---|---|---|---|
X/Y/Z ταξίδι άξονα: | 650/400/480mm | Spindle με κινητήρα: | 7.5KW |
κωνικότητα αξόνων: | BT40 45° | Ανώτατη ροπή αξόνων: | 35.8 N.M |
Ακρίβεια: | 0,008 χιλ. | εφαρμογή: | Παραγωγή της φόρμας |
Υψηλό φως: | cnc vmc μηχανή,Κάθετο κέντρο άλεσης |
600kg ανώτατη φόρμα κεντρικών μετάλλων μηχανών φορτίων VMC650 κάθετη που κατασκευάζει τις εργαλειομηχανές
Γρήγορες λεπτομέρειες:
1. Χρήση της μεγάλης ταχύτητας της Ταϊβάν, της υψηλής ακρίβειας, της υψηλής ικανότητας μονάδων αξόνων ακαμψίας αξονικής και ακτινωτής ρουλεμάν, η μέγιστη ταχύτητα μέχρι 8000rpm.
2. Ο άξονας με το κέντρο της διογκώσιμης δομής, ο άξονας γρήγορα όταν το μαχαίρι με το κέντρο του υψηλού αερίου στον κώνο αξόνων για να καθαρίσει, για να εξασφαλίσει ακρίβεια της στερέωσης και της ζωής εργαλείων.
3. Χ, το Υ, ράγες οδηγών Ζ τρία, βίδα είναι χρησιμοποιημένες προστατευτικές συσκευές για να εξασφαλίσει ότι ο καθαρισμός βιδών και ραγών για να εξασφαλίσει ότι η κίνηση μηχανών και η ακρίβεια και ζωή μετακίνησης.
4. Η μηχανή έξω από την προστασία της χρήσης του πλήρους σχεδίου δομών προστασίας, εύκολη λειτουργία, ασφαλής και αξιόπιστος.
Πλεονέκτημα προϊόντων:
1. Η χρήση της αξιόπιστης συγκεντρωμένης αυτόματης συσκευής λίπανσης, συγχρονισμός, ποσοτική λίπανση της μηχανής δείχνει αυτόματα τη διαλείπουσα λίπανση, σύμφωνα με τις συνθήκες εργασίας για να ρυθμίσει το χρόνο λίπανσης.
2. Η χρήση των επαγγελματικών κατασκευαστών της Ταϊβάν της βιβλιοθήκης μαχαιριών 16 καπέλο-τύπων, ακρίβεια αλλαγής εργαλείων, χρόνος είναι σύντομη, υψηλή αποδοτικότητα, εκατομμύρια των χρόνων που τρέχουν τη δοκιμή, καλύπτει τις απαιτήσεις αξιοπιστίας με την απόσβεση η δομή, μπορεί να μειώσει τον αντίκτυπο της άσκησης, η ζωή του περιοδικού πνευματική κίνηση, εύχρηστη, η πιό σύντομη αλλαγή εργαλείων πορειών.
3. Η χρήση της συσκευής χωρισμού ελαίου και νερού, μπορεί να συλλεχθεί στην πλειοψηφία των λιπαντικών που χωρίζονται από το ψυκτικό μέσο για να αποτρέψουν τη γρήγορη επιδείνωση του ψυκτικού μέσου, φιλική προς το περιβάλλον.
4. Το λειτουργικό σύστημα μηχανών που χρησιμοποιεί τις εργονομικές αρχές, το λειτουργούν ανεξάρτητο σχέδιο κιβωτίων, μπορεί να περιστραφεί τους, εύκολος να λειτουργήσει.
5. Αυτό το VMC είναι κατάλληλο για τη μηχανική επεξεργασία και την παραγωγή φορμών. Και μπορεί να προσαρμοστεί στην απαίτηση επεξεργασίας από την τραχιά κατεργασία να τελειώσει στη μηχανή. Μπορεί επίσης να τελειώσει πολλές εργασιακές διαδικασίες όπως την άλεση, τη διάτρηση, το τρύπημα, τρυπώντας κ.λπ.
Προδιαγραφή του κάθετου κέντρου μηχανών VMC650
Πρότυπο | Μονάδα | Vmc-650 | ||
Ταξίδι | Χ άξονας | χιλ. | 650 | |
Άξονας Υ | χιλ. | 400 | ||
Άξονας Ζ | χιλ. | 480 | ||
Απόσταση μεταξύ του άξονα και του πίνακα | χιλ. | 80-560 | ||
Λειτουργώντας πίνακας | Επιτραπέζιο μέγεθος | χιλ. | 800*420 | |
Μέγιστο φορτίο του πίνακα | Κλ | 600 | ||
Αυλάκωση Τ | PC-χιλ. | 3-18-135 | ||
Ακρίβεια προσδιορισμού θέσης | X/Y/Z άξονας | χιλ. | 0.008/0.008/0.008 | |
Επαναλαμβανόμενη ακρίβεια προσδιορισμού θέσης | X/Y/Z άξονας | χιλ. | 0.007/0.007/0.007 | |
Άξονας | Ταχύτητα περιστροφής αξόνων | Περιστροφή/λεπτό | 8000 | |
Κωνικότητα αξόνων | BT40 | |||
Διάμετρος | χιλ. | Φ150 | ||
Πρότυπο καρφιών | BT40 45° | |||
Γρήγορη τροφή | X/Y/Z άξονας | m/min | 10 | |
Τέμνουσα τροφή | X/Y/Z άξονας | m/min | 8 | |
Περιοδικό εργαλείων | Τύπος ομπρελών | Μέγεθος | Εργαλεία | 20 |
Επίσης μεταβαλλόμενος χρόνος (T-T) | SEC | 6 | ||
Μέγιστα μήκος διαμέτρων/βάρος του εργαλείου | χιλ. | 100/200/8 | ||
Ανώτατη διάμετρος εργαλείων (κανένα εργαλείο παρακείμενο) | χιλ. | 180 | ||
Τύπος βραχιόνων | Μέγεθος | Εργαλεία | 24 | |
Μεταβαλλόμενος χρόνος εργαλείων (T-T) | SEC | 3.5s | ||
Μέγιστη διάμετρος το /length/weight του εργαλείου | χιλ. | 80/200/8 | ||
Ανώτατη διάμετρος εργαλείων (κανένα εργαλείο παρακείμενο) | χιλ. | 150 | ||
Συνολική ικανότητα ηλεκτρικού | KVA | 15 | ||
Βάρος της μηχανής |
Κλ
|
4200 | ||
Διάσταση | χιλ. | 2300*2270*2350 |
Τυποποιημένα εξαρτήματα:
Σύστημα ελεγκτών Fanuc
8000Rpm άξονας
Το σύνολο εσώκλεισε την κάλυψη
Σύστημα θέσης κωδικοποιητών αξόνων
Ο τριαξωνικός εσωτερικός κωδικοποιητής ανατροφοδοτεί το σύστημα
Αυτόματο σύστημα λίπανσης
Αεροκίνητο σύστημα
Διεπαφή RS 232
Μονάδα λειτουργίας
RS232 φως διεπαφών +working
Εργαλείο και κιβώτιο εργαλείων
Προαιρετικά εξαρτήματα:
Ελεγκτής Siemens ή άλλο σύστημα ελεγκτών
Ψυκτικό μέσο πετρελαίου αξόνων
Ανταλλάκτης θερμότητας
Περιοδικό εργαλείων τύπων ομπρελών
Περιοδικό εργαλείων τύπων βραχιόνων
Αυτόματος μεταφορέας τύπων βιδών
Περιοδικό εργαλείων τύπων αλυσίδων
4 περιστροφικός πίνακας άξονα
Άξονας ψεκασμού δαχτυλιδιών
