Οι υψηλότεροι άξονες Ζ ταξιδεύουν το μυτερό 1160*600*700 BT40 κάθετο επεξεργαμένος στη μηχανή κέντρο επεξεργασίας κεντρικών αυτόματο μετάλλων μηχανών αξόνων |
Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
όνομα: | Κάθετο κέντρο μηχανών VMC1370 | Πίνακας μέγεθος: | 1400*710mm |
---|---|---|---|
X/Y/Z ταξίδι άξονα: | 1300/700/650mm | Spindle με κινητήρα: | 15KW |
κωνικότητα αξόνων: | BT50 45° | Απόσταση μεταξύ του άξονα και του πίνακα: | 150-800 χιλ. |
Καθαρό βάρος: | 10300kg | ανώτατο φορτίο: | 1000kg |
Υψηλό φως: | cnc vmc μηχανή,cnc μηχανή άλεσης |

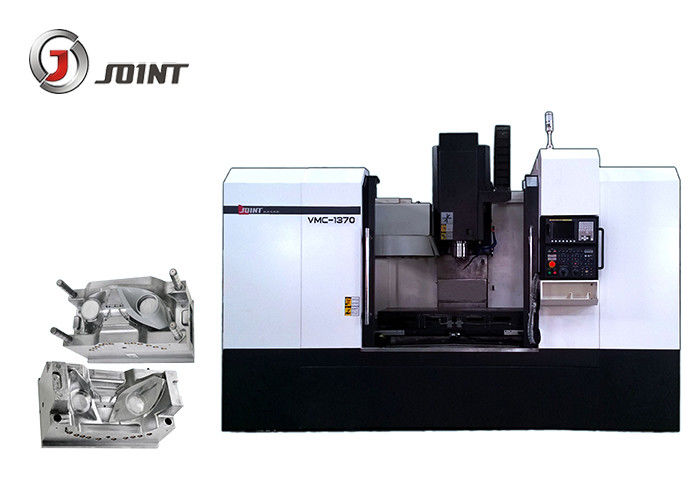

κάθετο ταξίδι κεντρικού VMC1370 1300mm Χ άξονα μηχανών αξόνων 15KW BT50 Ταϊβάν
Γρήγορες λεπτομέρειες:
1.VMC1370 είναι ένας νέος τύπος του επεξεργαμένος στη μηχανή κέντρου υψηλής ταχύτητας, το οποίο εφαρμόζεται ευρέως στην κατεργασία των διαδικασιών όπως την άλεση, το τρύπημα και τη διάτρυση στις βιομηχανίες της παραγωγής των φορμών και των μερών.
2. Είναι εφαρμοσμένος άξονας υψηλής ταχύτητας, η ανώτατη ταχύτητα φθάνει σε 8000 περιστροφές/λεπτό, και η γρήγορη ταχύτητα μετακίνησης των worktables (άξονας-X/Y) φθάνει σε 15000 mm/min, κατάλληλα για την ογκώδη παραγωγή των φορμών.
3. Το συμπαγές και λογικό σχέδιο δομών καθιστά τη σύλληψη βολβών του ματιού εμφάνισης εξαιρετική.
4. Ο πιό αξιόπιστος CNC ελεγκτής στη βιομηχανία που τροφοδοτείται από FANUC το 0i-MF.
Χαρακτηριστικά γνωρίσματα προϊόντων:
1. Η μονάδα μετάδοσης HIWIN εφάρμοσε τον ακριβή και γραμμικό οδηγό υψηλής ταχύτητας και το βαθμό γ-3 αλέθοντας ballscrew.
2. Ο ακριβής μηχανικός άξονας υψηλής ταχύτητας και η σερβο μηχανή αξόνων, εξασφαλίζουν την αξιόπιστη παραγωγή δύναμης και ροπής κατεργασίας.
3. Ακέραια ρίψη σιδήρου βάσεων και μοναδικό σχέδιο της συμπαγούς σφιχτής ασπίδας αντι-σκόνης.
4. Συγκεντρωμένο αυτόματο σύστημα λίπανσης, και cooling&lighting σύστημα που εξοπλίζεται.
5. Οι άλλη CNC εμπορικών σημάτων ελεγκτές, σκληρή η ράγα ή γραμμική η ράγα και ο 4ος άξονας είναι προαιρετικοί να καλύψουν τις ιδιαίτερες οικονομικές και τεχνικές απαιτήσεις σας.
6. Οι μονάδες και τα μέρη κλειδί μηχανών είναι άκαμπτη ρίψη σιδήρου ρητίνης, ήταν μέσω της επεξεργασίας γήρανσης, απέβαλαν την εσωτερική πίεση για να εξασφαλίσουν τη δομή ανθεκτική και σταθερή.
Προδιαγραφή του κάθετου κέντρου μηχανών VMC1370
Πρότυπο | Μονάδα | VMC1370 | ||
Ταξίδι | Χ άξονας | χιλ. | 1300 | |
Άξονας Υ | χιλ. | 700 | ||
Άξονας Ζ | χιλ. | 650 | ||
Απόσταση μεταξύ του άξονα και του πίνακα | χιλ. | 150-800 | ||
Λειτουργώντας πίνακας | Επιτραπέζιο μέγεθος | χιλ. | 1400*710 | |
Μέγιστο φορτίο του πίνακα | Κλ | 1000 | ||
Αυλάκωση Τ | PC-χιλ. | 5-18-152.5 | ||
Ακρίβεια προσδιορισμού θέσης | X/Y/Z άξονας | χιλ. | 0.01/0.008/0.008 | |
Επαναλαμβανόμενη ακρίβεια προσδιορισμού θέσης | X/Y/Z άξονας | χιλ. | 0.008/0.007/0.007 | |
Άξονας | Ταχύτητα περιστροφής αξόνων | Περιστροφή/λεπτό | 8000 | |
Κωνικότητα αξόνων | BT50 | |||
Διάμετρος | χιλ. | Φ155 | ||
Πρότυπο καρφιών | BT40 45° | |||
Γρήγορη τροφή | X/Y/Z άξονας | m/min | 15/15/12 | |
Τέμνουσα τροφή | X/Y/Z άξονας | m/min | 8 | |
Περιοδικό εργαλείων | Τύπος ομπρελών | Μέγεθος | Εργαλεία | 20 |
Επίσης μεταβαλλόμενος χρόνος (T-T) | SEC | 6 | ||
Μέγιστα μήκος διαμέτρων/βάρος του εργαλείου | χιλ. | 135/250/15 | ||
Ανώτατη διάμετρος εργαλείων (κανένα εργαλείο παρακείμενο) | χιλ. | 185 | ||
Τύπος βραχιόνων | Μέγεθος | Εργαλεία | 24 | |
Μεταβαλλόμενος χρόνος εργαλείων (T-T) | SEC | 3.5s | ||
Μέγιστη διάμετρος το /length/weight του εργαλείου | χιλ. | 110/250/15 | ||
Ανώτατη διάμετρος εργαλείων (κανένα εργαλείο παρακείμενο) | χιλ. | 200 | ||
Συνολική ικανότητα ηλεκτρικού | KVA | 35 | ||
Βάρος της μηχανής |
Κλ |
10300 | ||
Διάσταση | χιλ. | 3560*3300*3100 |
Τυποποιημένα εξαρτήματα:
Σύστημα ελεγκτών Fanuc
8000Rpm άξονας
Το σύνολο εσώκλεισε την κάλυψη
Σύστημα θέσης κωδικοποιητών αξόνων
Ο τριαξωνικός εσωτερικός κωδικοποιητής ανατροφοδοτεί το σύστημα
Αυτόματο σύστημα λίπανσης
Αεροκίνητο σύστημα
Διεπαφή RS 232
Μονάδα λειτουργίας
RS232 φως διεπαφών +working
Εργαλείο και κιβώτιο εργαλείων
Προαιρετικά εξαρτήματα:
Ελεγκτής Siemens ή άλλο σύστημα ελεγκτών
Ψυκτικό μέσο πετρελαίου αξόνων
Ανταλλάκτης θερμότητας
Περιοδικό εργαλείων τύπων ομπρελών
Περιοδικό εργαλείων τύπων βραχιόνων
Αυτόματος μεταφορέας τύπων βιδών
Περιοδικό εργαλείων τύπων αλυσίδων
4 περιστροφικός πίνακας άξονα
Άξονας ψεκασμού δαχτυλιδιών
