Λεπτομέρειες:
Πληρωμής & Αποστολής Όροι:
|
Επιτραπέζιο μέγεθος Woking: | 1200*600 | X/Y/Z ταξίδι άξονα: | 1100/600/700 |
---|---|---|---|
Απόσταση από τη μύτη αξόνων στο λειτουργώντας πίνακα: | 110-810 | Απόσταση από τον άξονα στη στήλη: | 654 |
Ακρίβεια προσδιορισμού θέσης: | 0,008 | Διάσταση: | 3200*2650*2850 |
Υψηλό φως: | 11kw κάθετη CNC μηχανή άλεσης,κάθετη CNC μηχανή άλεσης RS232,μυτερό κάθετο CNC κέντρο άλεσης BT40 |
Εισαγωγή:
Αυτό το πρότυπο είναι νέος ελθών, το οποίο είναι υψηλή απόδοση δαπανών:
1, άξονας Ζ έχει το κτύπημα 700mm, άξονας Ζ από τα πρότυπα 1060 αύξηση 100mm κτύπημα, κατάλληλο για την εγκατάσταση των τέταρτων προϊόντων μερών άξονα ή επεξεργασίας υψηλότερων.
πρότυπο πλεονέκτημα 2, δύο γραμμών, τριών γραμμών, ράγα γραμμών με την τυποποιημένη ράγα γραμμών κυλίνδρων, ικανότητα ρουλεμάν και αύξηση διάρκειας.
3. Η βελτιστοποίηση της δομής στηλών, και οι δύο πλευρές της στήλης υιοθετεί την ίδια δομή με V85P για να βελτιώσει την ακρίβεια και τη σταθερότητα της μηχανής. Η άτρακτος έχει την καλύτερη σεισμική αντίσταση κάτω από τη λειτουργία υψηλής ταχύτητας
Χαρακτηριστικά προϊόντων:
1. Η ορθογώνια γλιστρώντας σκληρότητα οδηγών και απόσβεσης (≥ 50HRC) υιοθετείται για τη ράγα οδηγών.
2. Ραβδωτή, ευρεία έκταση, μακροχρόνιο κιβώτιο αξόνων γλιστρώντας επιφάνειας, ισχυρή αντιδονητική και αντιστρεπτική δυνατότητα. Αυτά τα χαρακτηριστικά γνωρίσματα μπορούν να εξασφαλίσουν το σώμα ότι μηχανών δεν είναι παραμορφωμένο κάτω από τη βαριά κοπή.
3. Το κοινό σχέδιο του καθίσματος καρυδιών και του καθίσματος σελών μπορεί αποτελεσματικά να αποφύγει την κλίση του worktable στο τέλος του κτυπήματος και δεν θα προκαλέσει την παραμόρφωση του worktable. Εξασφαλίστε την ελάχιστη κάμψη της σέλας, βελτιώστε τη δυναμική ακρίβεια του worktable, καλύψτε τις απαιτήσεις της βαριάς κοπής, και βελτιώστε πολύ την τέμνουσα ακαμψία της εργαλειομηχανής. Φέροντα σφραγίζοντας δαχτυλίδια.
Προδιαγραφή:

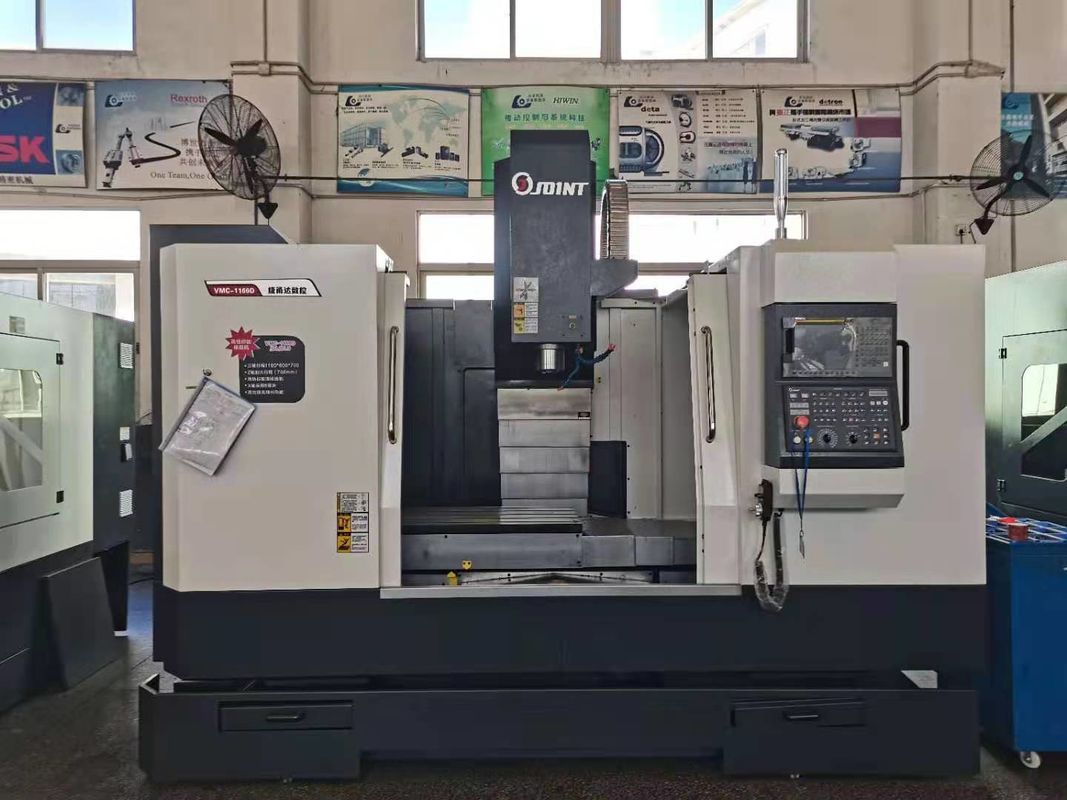

Πρότυπο | Vmc-1160D | ||
Επιτραπέζιο μέγεθος | χιλ. | 1200*600 | |
Χ ταξίδι άξονα | χιλ. | 1100 | |
Ταξίδι άξονα Υ | χιλ. | 600 | |
Ταξίδι άξονα Ζ | χιλ. | 700 | |
Απόσταση μεταξύ του άξονα και του πίνακα | χιλ. | 110~800 | |
Απόσταση μεταξύ του άξονα και της στήλης | χιλ. | 654 | |
Ταχύτητα περιστροφής αξόνων | περιστροφή/λεπτό | 8000 | |
Κωνικότητα αξόνων | BT40 | ||
Μηχανή αξόνων | KW | 11 | |
Μέγεθος αυλακώσεων Τ | χιλ. | 5-18*120 | |
Χ γρήγορη τροφή άξονα | m/min | 15 | |
Γρήγορη τροφή άξονα Υ | m/min | 15 | |
Γρήγορη τροφή άξονα Ζ | m/min | 12 | |
Τέμνουσα τροφή | m/min | 8 | |
Ακρίβεια προσδιορισμού θέσης | mm/m | 0,008 | |
Ελάχιστη καθορισμένη κινούμενη μονάδα | χιλ. | 0,001 | |
Διάσταση | χιλ. | 3200*2650*2850 | |
Βάρος | κλ | 6200 | |
Φορτίο του πίνακα | κλ | 800 |
Τυποποιημένα εξαρτήματα: 1. Σύστημα ελεγκτών της Mitsubishi Fanuc |
Προαιρετικά εξαρτήματα: 1. ATC τύπων ομπρελών |
Βιομηχανία εφαρμογής: Αυτή η σειρά μπορεί να κάνει το χαρακτηρισμό της μηχανής μπροστινό plat ιατρικά εξαρτήματα μηχανημάτων φόρμα εργαλείων μέρος αυτοκινήτου, κ.λπ.
Επισκόπηση:
Συσκευασία: Έχουμε την επαγγελματική λογιστική ομάδα για να φορτώσουμε και να ξεφορτώσουμε τη μηχανή, με το γερανό Aerical, forklift.
Υπεύθυνος Επικοινωνίας: vera
